TGSS/TGSU刮板輸送機鏈條
1類型：套筒滾子鏈
2材質：中碳合金鋼
3規格：GLR----安裝U型塑料刮板的鏈條；GLF----安裝條型塑料刮板的鏈條；GL----金屬刮板鏈。

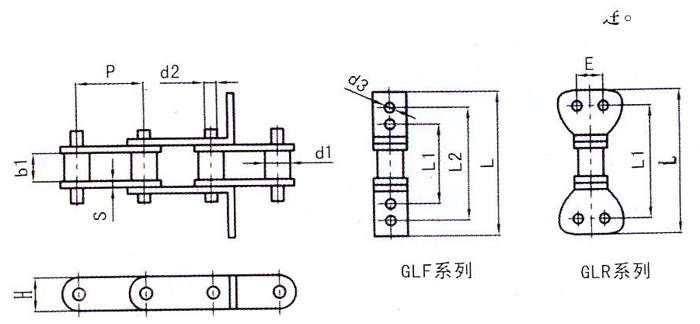

| 鏈號 | 節距 （mm） | 滾子直徑（mm） | 銷軸 直徑（mm） | 內節 內寬（mm） | 鏈板（mm） | 附板尺寸 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| P | d1 | d2 | b1 | s×H(H1) | L | L1 | L2 | E | d3 | |
| GLR60 | 60 | 22．2 | 11.1 | 26.5 | 5×30 | 130 | 102 | 32 | 9 | |
| 12.7 | 27 | 6×30(62) | 182 | 102 | 32 | 9 | ||||
| GLR66.5 | 66.5 | 22.2 | 12.7 | 26.5 | 5×30 | 130 | 102 | 32 | 9 | |
| 6×30(62) | ||||||||||
| GLR68 | 68 | 22.2 | 11.1 | 25.3 | 5×29(60) | 130 | 102 | 32 | 9 | |
| GLR80 | 80 | 28 | 18 | 32.5 | 6×42(74) | 158 | 120 | 32 | 9 | |
| GLR100 | 100 | 36 | 16 | 38 | 6×40(60) | 130 | 102 | 32 | 9 | |
| GLF66.5 | 66.5 | 22.2 | 12.7 | 26.5 | 5(6) ×30 | 160~270 | 102 | 228 | 9 | |
| GLF66.675 | 66.675 | 22.23 | 11.1 | 25.22 | 5×29 | 168~300 | 90~95 | 150~195 | 9 | |
| GLF76.2 | 76.2 | 30 | 11.1 | 30 | 6×40 | 230 | 95 | 195 | 9 | |
| GLF80 | 80 | 14.2 | 28.58 | 33 | 6×40 | 225 | 106 | 196 | 9 | |
| GLF100 | 100 | 36 | 16 | 38.5 | 6×40 | 225~305 | 104 | 194 | 9 | |
| GL100 | 100 | 22.3 | 11.1 | 29.6 | 5×29 | 186 | 156 | 9 | ||
| GL125 | 125 | 28.58 | 14.27 | 32.5 | 6×42 | 236 | 196 | 9 | ||
| GL125 | 125 | 25 | 17 | 32 | 6×60 | 260~305 | 115 | 235~268 | 9 | |
| GL150 | 150 | 32 | 20 | 48 | 10×50 | 350~480 | 9 | |||
| GL160 | 160 | 32 | 14.27 | 27 | 6×45 | 290 | 250 | 9 | ||
| GL200 | 200 | 44 | 28 | 45 | 10×60 | 460 | 160 | 420 | 9 | |
| 注：可以定制其它形式及規格的鏈條及配套鏈輪 | ||||||||||
